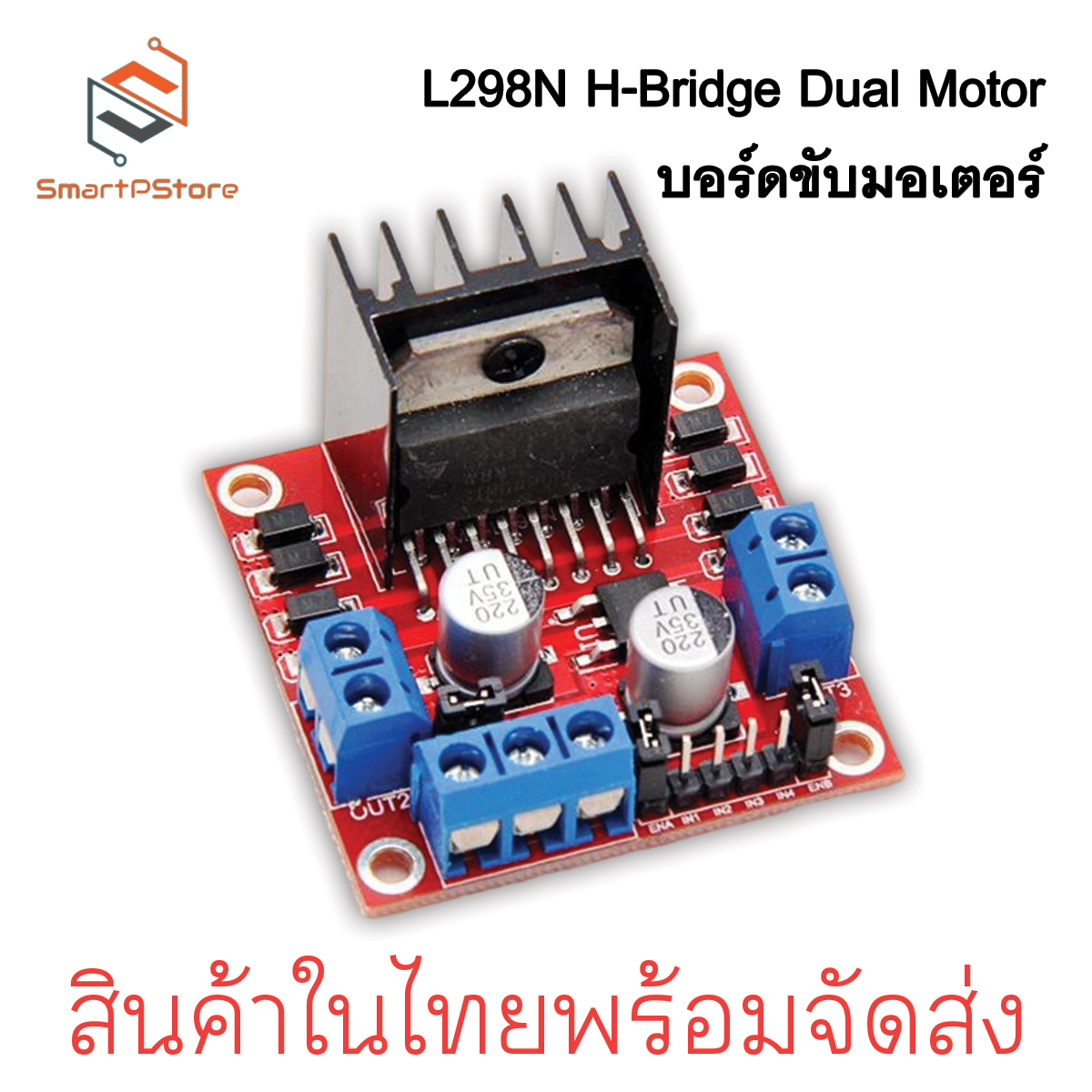

L298N H-Bridge Dual Motor Controller Module บอร์ดขับมอเตอร์

L298N H-Bridge Dual Motor Controller Module บอร์ดขับมอเตอร์ ขับมอเตอร์ได้ 2 ตัวแบบแยกอิสระ สามารถควบคุมความเร็วมอเตอร์ได้ ใช้ไฟ 5 โวลต์ สามารถรับไฟเข้า 7-35 โวลต์ได้ มีวงจรเรกูเลตในตัว ขับกระแสสูงสุด ข้างละ 2A

Specifications

• Driver: L298N Dual H Bridge DC Motor Driver IC
• The terminal supply area of driven part Vs: +5 V ~ +35 V; such as the need to take power within the board, the supply area Vs: 7V ~ 35V
• The peak current of driven part Io: 2A
• the terminal supply of area the logical part Vss: +5 V ~ +7 V (can take power within the board +5 V)
• the operating current range of the logical part : 0 ~ 36mA
• control signal input voltage range:
• Low:-0.3V ≤ Vin ≤ 1.5V
• High: 2.3V ≤ Vin ≤ Vss
• enable signal input voltage range:
• Low: -0.3 ≤ Vin ≤ 1.5V (control signal is invalid)
• High: 2.3V ≤ Vin ≤ Vss (control signal active)
• Maximum power consumption: 20W (when the temperature T = 75 °C)
• Storage temperature: -25 °C ~ +130 °C
• Driver Board Size: 55mm * 49mm * 33mm (with fixed copper pillar and the heat sink height)
• Driver Board Weight: 33g
• Other Extensions: control of direction indicators, the logic part of the plate to take power interface.

ดูตัวอย่างการใช้งาน L298N H-bridge เพื่อนำมาควบคุม DC Motor พร้อม source code ได้ที่

http://tronixlabs.com/news/tutorial-l298n-dual-motor-controller-module-2a-and-arduino/
