คู่มือการใช้งาน คลิก >>> bit.ly/2Z8V4l3

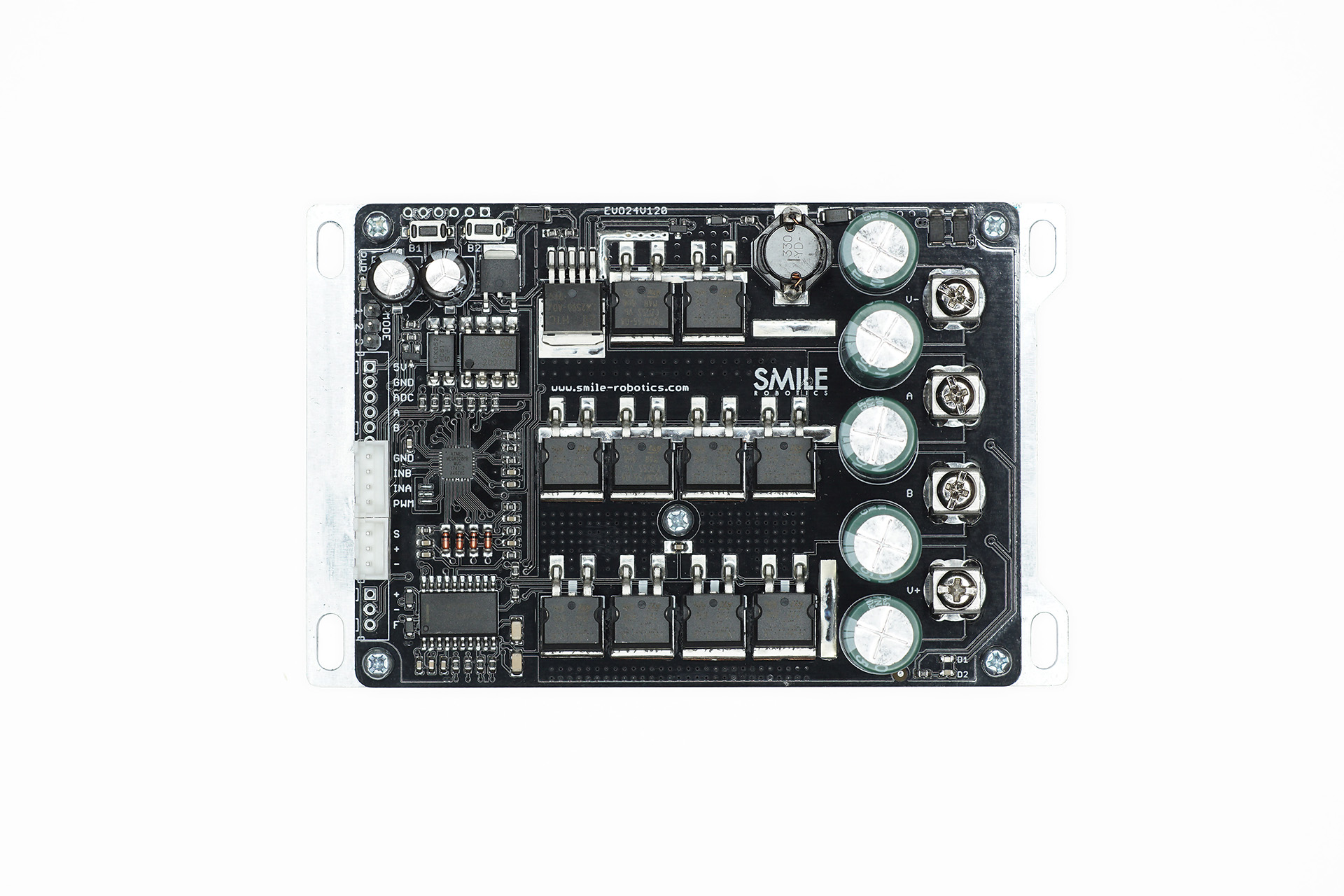

EVO24V120 Brushed DC Motor Driver

*EVO24V120 สามารถใช้งานทดแทนรุ่น EVO24V100 ได้โดยให้ประสิทธิภาพที่ดีกว่า

Overview

EVO24V120 เป็นบอร์ดขับมอเตอร์กระแสตรงแบบชนิดแปรงถ่าน (brushed DC motor) แบบ H-bridge Driver โดยออกแบบให้มีความทนทานสูง สามารถต่อใช้งานง่ายรองรับการคำสั่งควบคุมได้หลายรูปแบบ เช่น การสั่งงานด้วยแรงดันแอนะล็อก การสั่งงานด้วยสัญญาณ PWM และการสั่งงานด้วยสัญญาณจาก R/C Receiver

สามารถใช้ควบคุมดีซีมอเตอร์ได้ถึงขนาด [รออัพเดท]W ถูกพัฒนาให้ใช้สำหรับรถตัดหญ้าบังคับวิทยุ หรือโปรเจคที่ต้องการใช้งานหนักต่อเนื่องเป็นระยะเวลายาวนาน ซึ่ง EVO24V120 สามารถขับกระแสต่อเนื่องได้สูงสุดถึง [รออัพเดท] A และขับกระแสชั่วขณะสูงกว่า [รออัพเดท] A (ค่ากระแสดังกล่าวอ้างอิงจากการทดสอบจริง ภายใต้การใช้งานที่เหมาะสม) แรงดันไฟฟ้าสูงสุดของการใช้งาน 36 V

ในการรับสัญญาณอินพุตเพื่อควบคุมได้ออกแบบระบบแยกสัญญาณด้วย Opto-Isolator เพื่อป้องกันสัญญาณรบกวนที่อาจเกิดขึ้นจากมอเตอร์และยังสามารถป้องกันกระแสไฟฟ้าย้อนกลับไปยังอุปกรณ์ส่วนควบคุม อีกทั้งยังมีระบบป้องกันในการใช้งานอื่น ๆ เช่น ระบบป้องกันการต่อไฟเลี้ยงกลับขั้ว ระบบตัดการทำงานเมื่อเกิดอุณหภูมิสูงจากการขับกระแสเกินพิกัด ระบบแจ้งเตือนเมื่อระดับแบตเตอรี่ต่ำ เป็นต้น

คุณสมบัติ

-           H-bridge MOSFET driver

-           ขับกระแสไฟฟ้าชั่วขณะสูงกว่า [รออัพเดท] A

-           ขับกระแสไฟฟ้าต่อเนื่อง [รออัพเดท] A ที่แรงดัน 24 VDC

-           แรงดันไฟฟ้าอินพุต VCC 11-36 VDC (สามารถรองรับได้สูงสุด 42V)

-           แรงดันไฟฟ้าสูงสุดเอาต์พุตสูงสุด จะมีค่าเท่ากับ 0.98 เท่าของแรงดันใช้งาน (VCC) โดยสามารถเขียนแทนด้วยสมการ Voutput = 0.98 x VCC

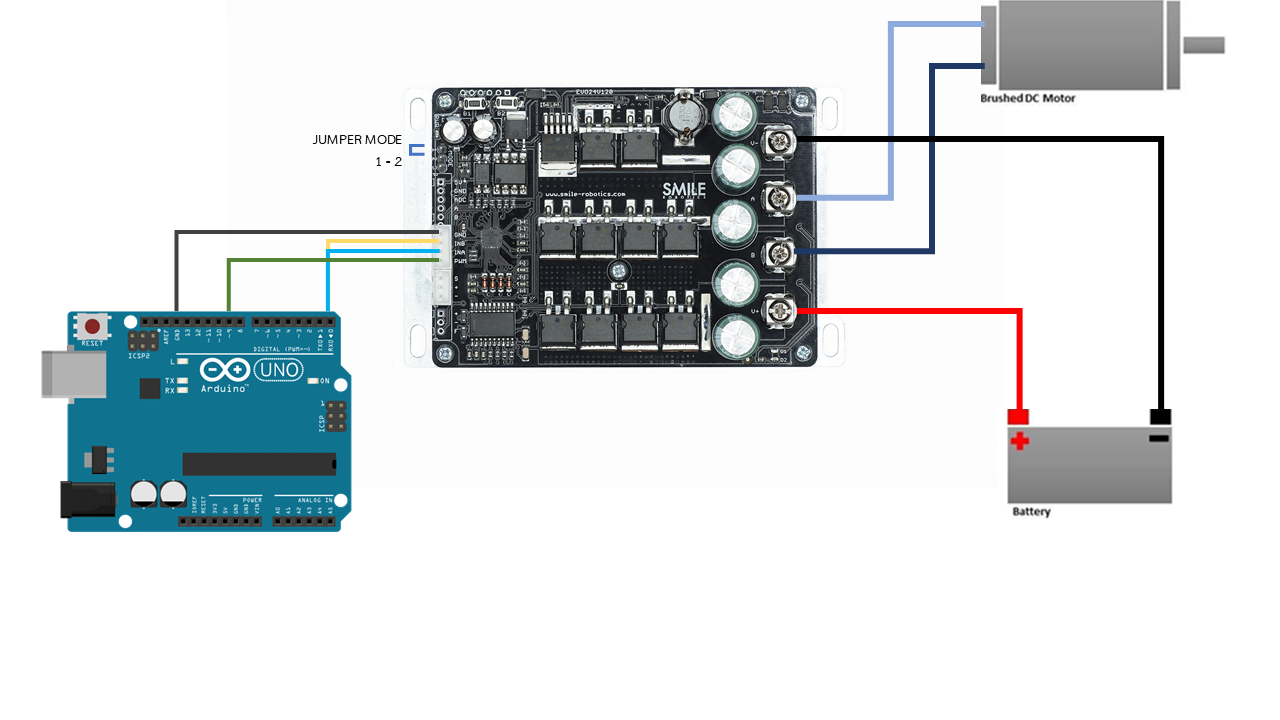

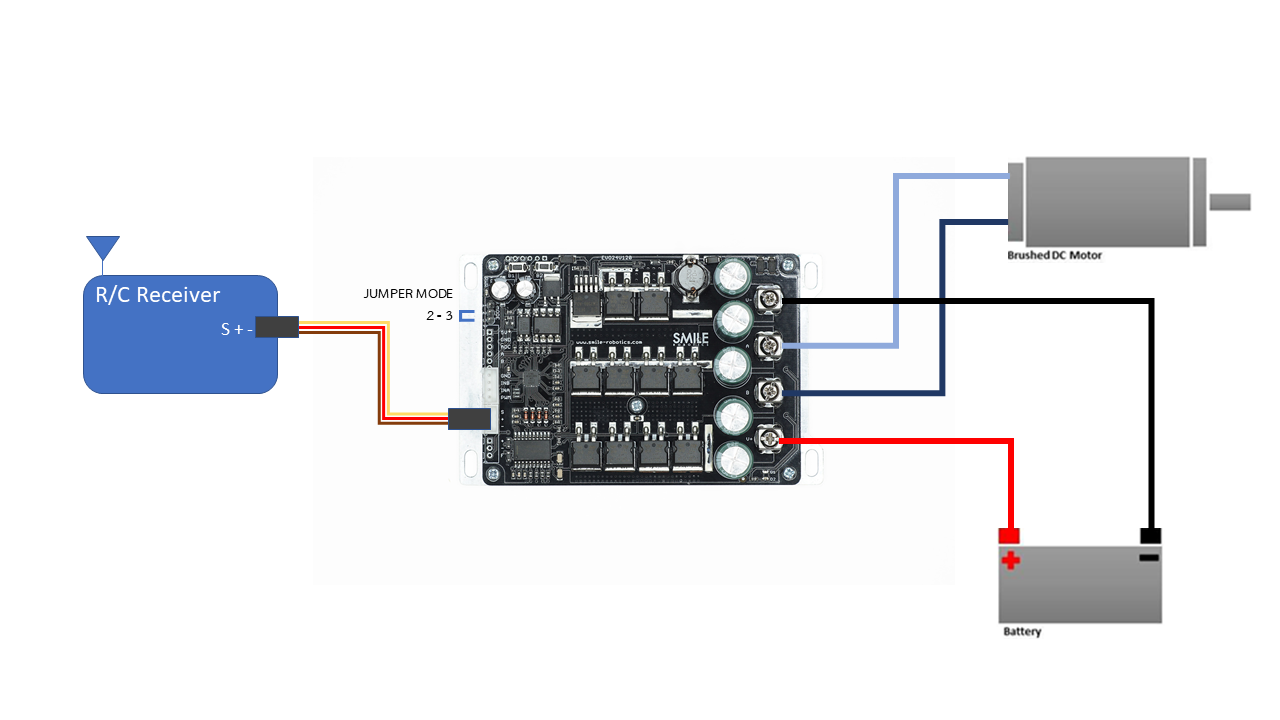

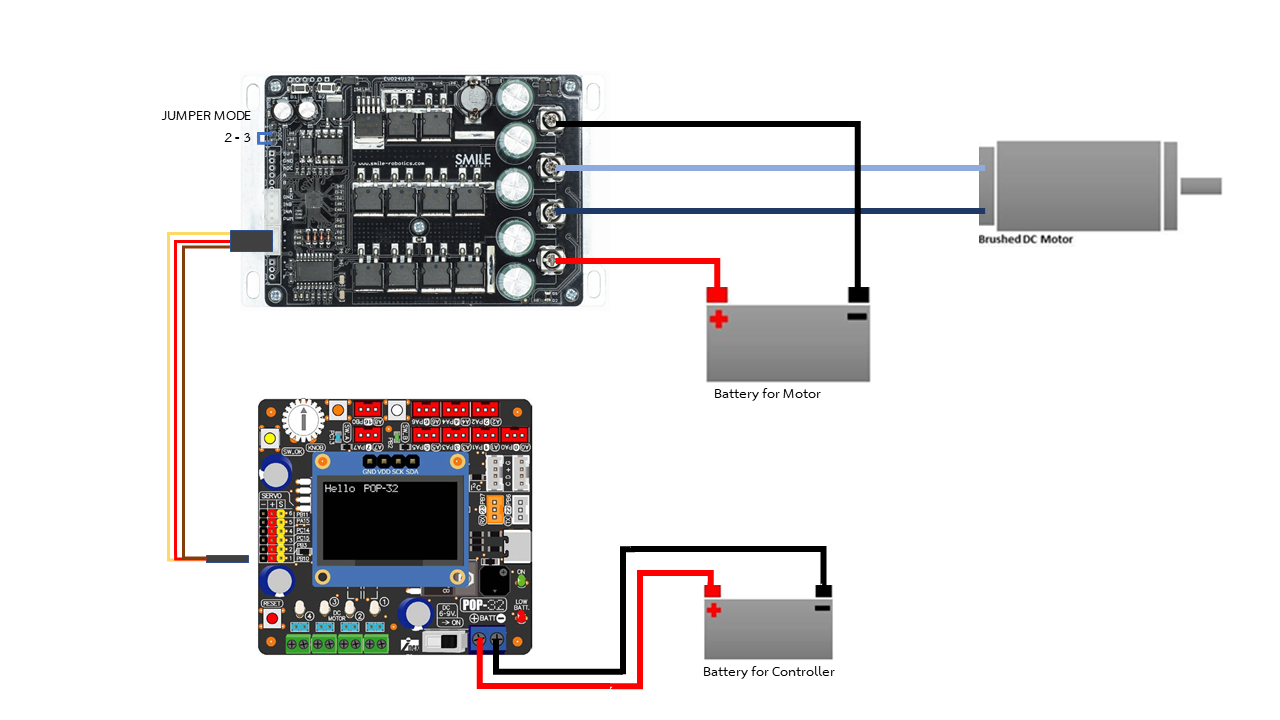

-           เชื่อมต่อการควคุมได้หลายรูปแบบ Analog Mode / PWM Mode / R/C Mode

-           แยกสุญญาณควบคุมไฟฟ้าด้วย Opto Isolator

-           แสดงทิศทางการหมุนด้วย LED

-           มีวงจรป้องกันการจ่ายไฟเลี้ยงกลับขั้ว

-           มีระบบเตือนระดับแรงดันแบตเตอรี่ต่ำ ที่ผู้ใช้สามารถเลือกจดจำค่าแรงดันปกติไว้ได้ (ประมาณ 80-85% ของแรงดันที่ถูกบันทึกไว้)

-           ตัดการทำงานเมื่อมีอุณหภูมิสูงเกินกว่า 110 C

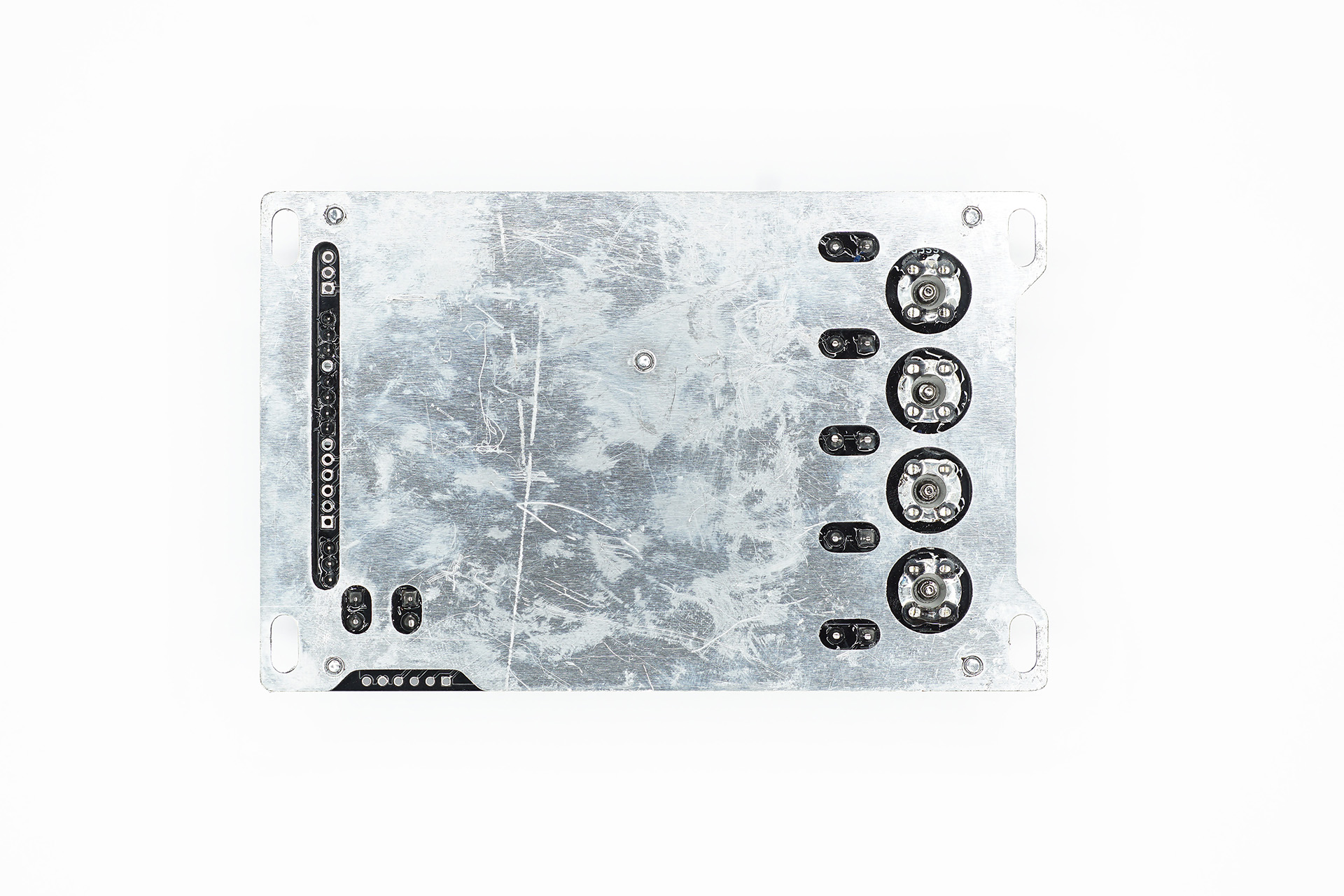

-           มีฮีทซิงค์ช่วยระบายความร้อน

-           ความหนาชั้นทองแดงลายวงจร 2 oz

-           ขนาด PCB 80 x 105 mm.

-           น้ำหนัก 110 g.

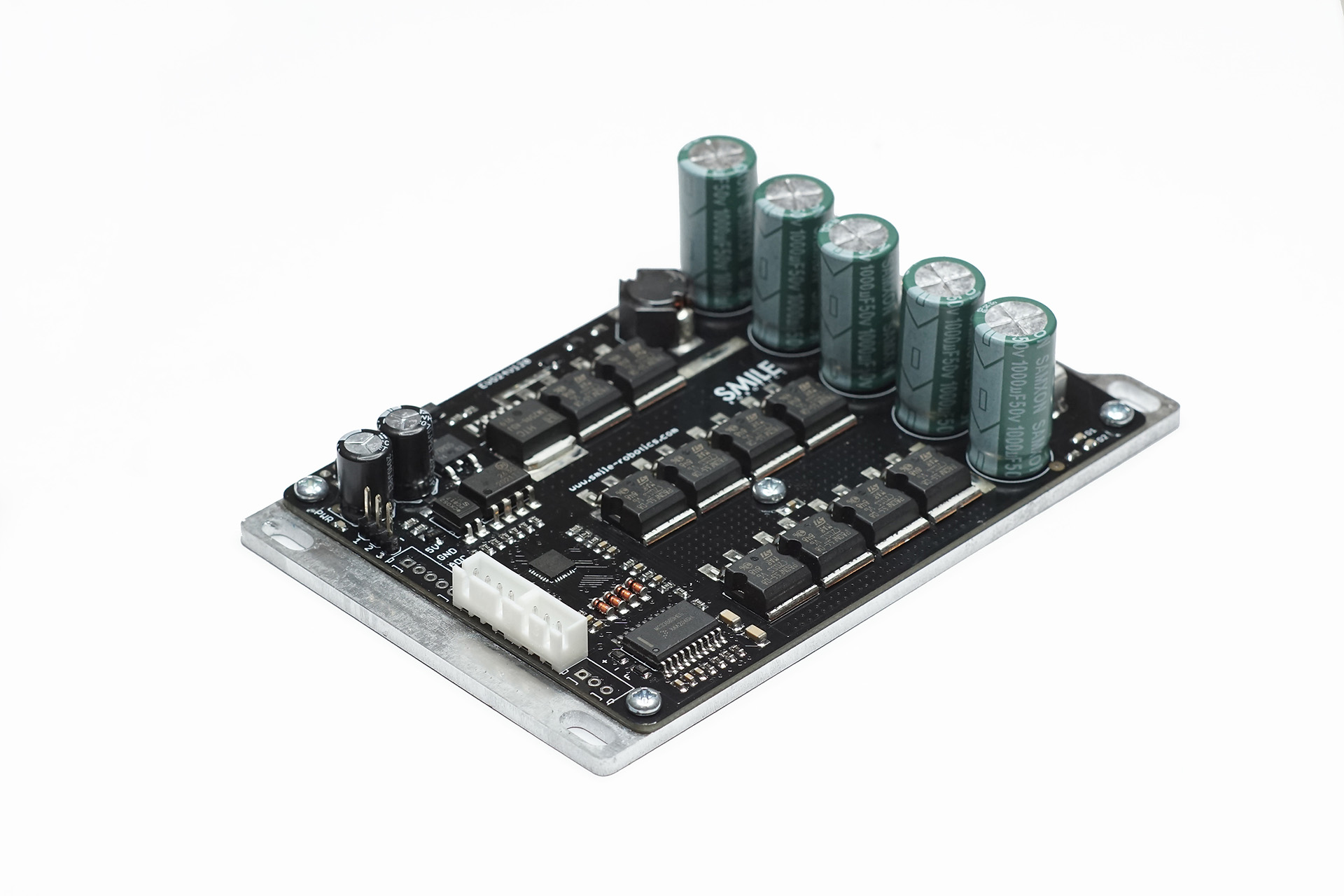

บอร์ดขับมอเตอร์ EVO24V120 กระแส 120A แรงดัน 11-36 VDC (สามารถรองรับได้สูงสุด 42V) Brushed DC Motor Driver (Speed Controller) รถตัดหญ้าบังคับวิทยุ
บอร์ดขับมอเตอร์ EVO24V120 กระแส 120A แรงดัน 11-36 VDC (สามารถรองรับได้สูงสุด 42V) Brushed DC Motor Driver (Speed Controller) รถตัดหญ้าบังคับวิทยุ
บอร์ดขับมอเตอร์ EVO24V120 กระแส 120A แรงดัน 11-36 VDC (สามารถรองรับได้สูงสุด 42V) Brushed DC Motor Driver (Speed Controller) รถตัดหญ้าบังคับวิทยุ
บอร์ดขับมอเตอร์ EVO24V120 กระแส 120A แรงดัน 11-36 VDC (สามารถรองรับได้สูงสุด 42V) Brushed DC Motor Driver (Speed Controller) รถตัดหญ้าบังคับวิทยุ
บอร์ดขับมอเตอร์ EVO24V120 กระแส 120A แรงดัน 11-36 VDC (สามารถรองรับได้สูงสุด 42V) Brushed DC Motor Driver (Speed Controller) รถตัดหญ้าบังคับวิทยุ
บอร์ดขับมอเตอร์ EVO24V120 กระแส 120A แรงดัน 11-36 VDC (สามารถรองรับได้สูงสุด 42V) Brushed DC Motor Driver (Speed Controller) รถตัดหญ้าบังคับวิทยุ
