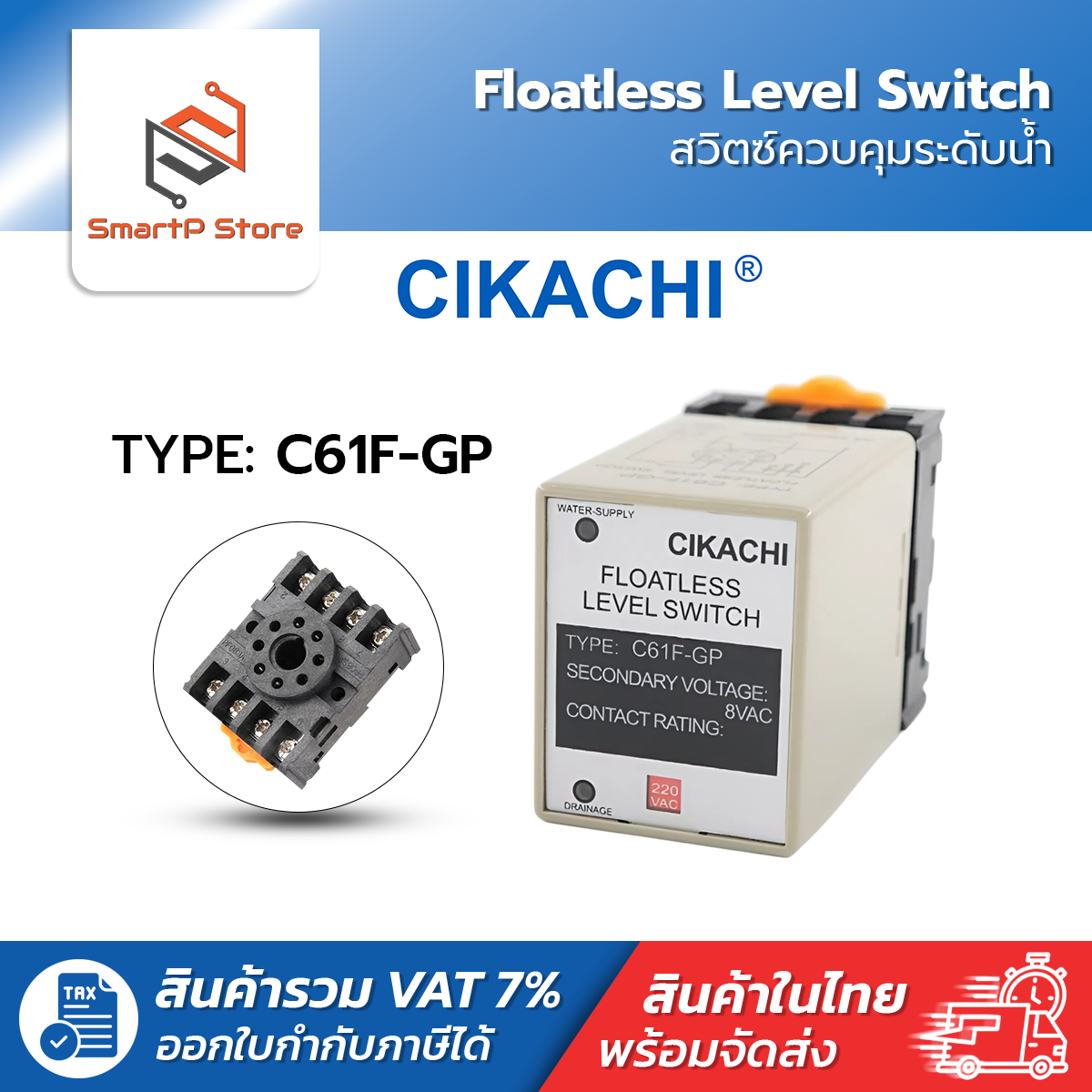

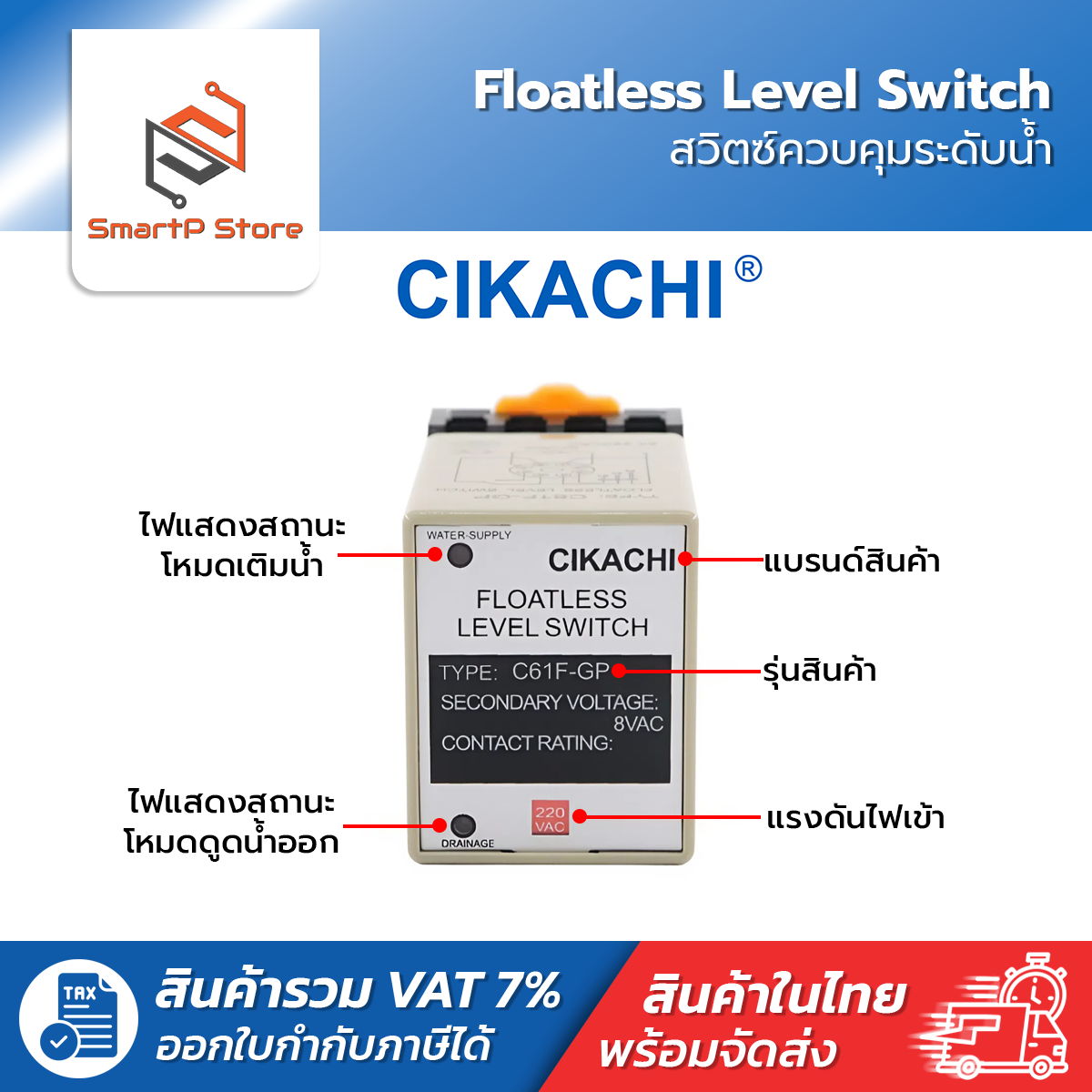

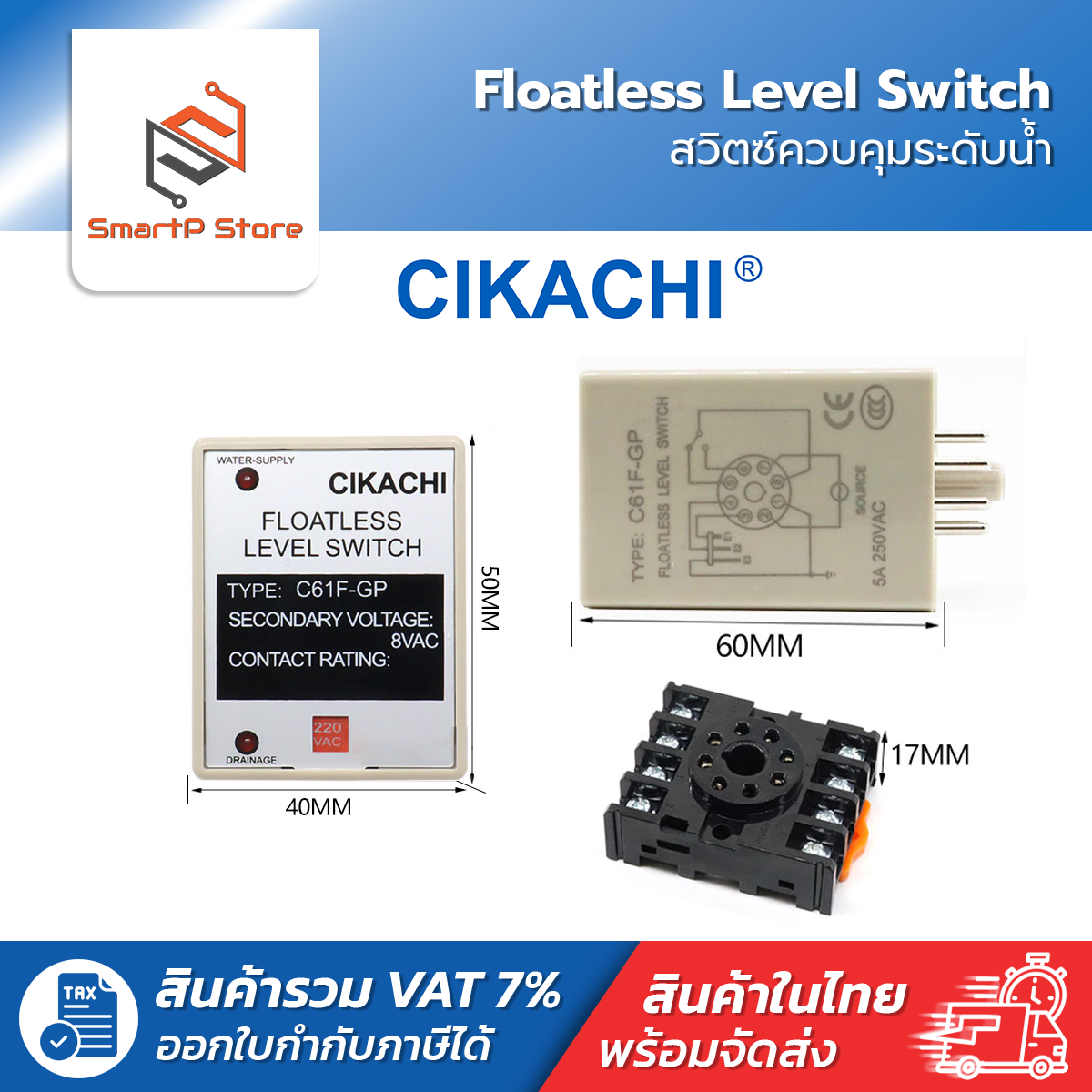

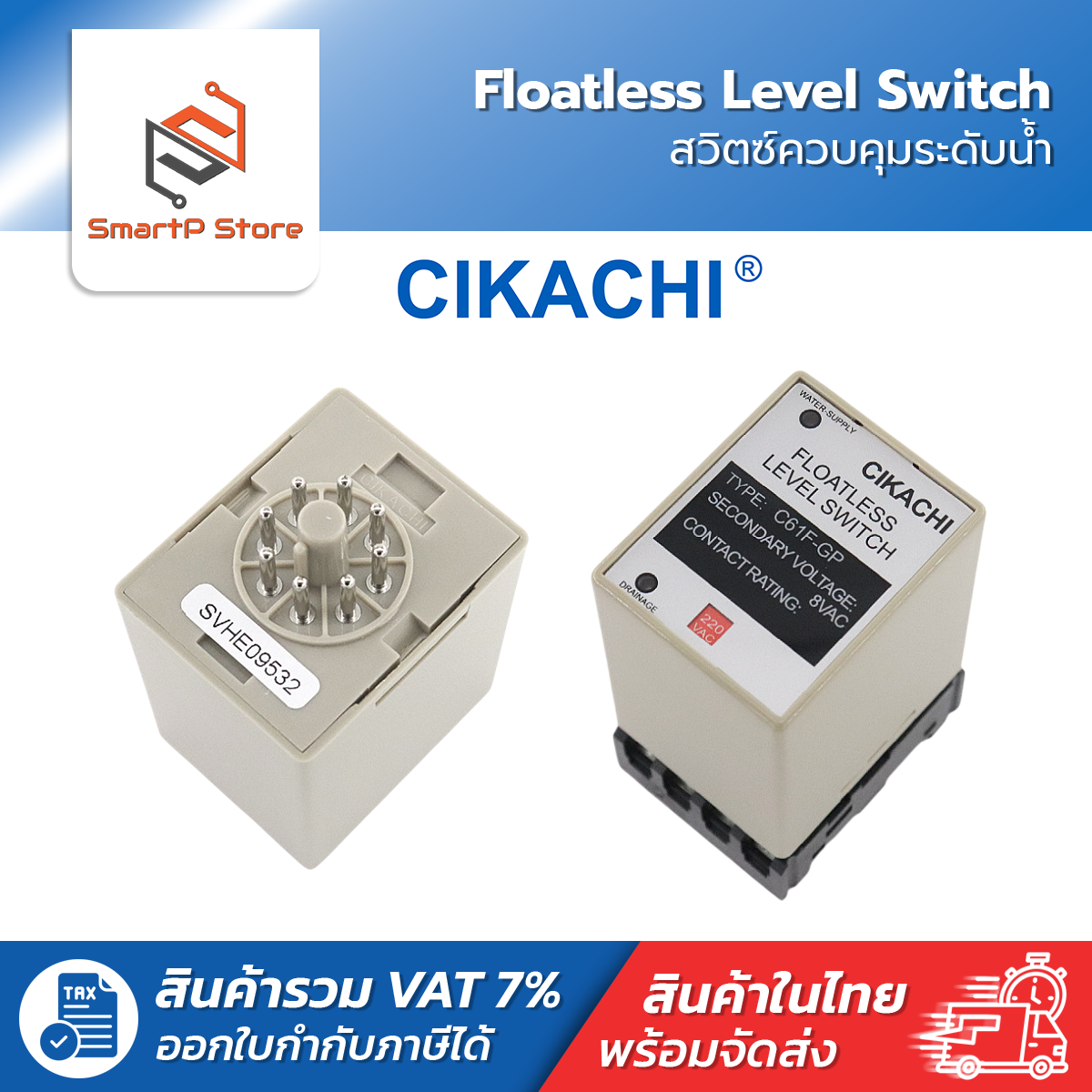

CIKACHI Floatless Level Switch สวิตซ์ควบคุมระดับน้ำ รุ่น C61F-GP

CIKACHI Floatless Level Switch สวิตซ์ควบคุมระดับน้ำ รุ่น C61F-GP



รายละเอียดสินค้า

Floatless Level Switch

ยี่ห้อ: CIKACHI

รุ่น: C61F-GP

แรงดันไฟเข้า: AC220V

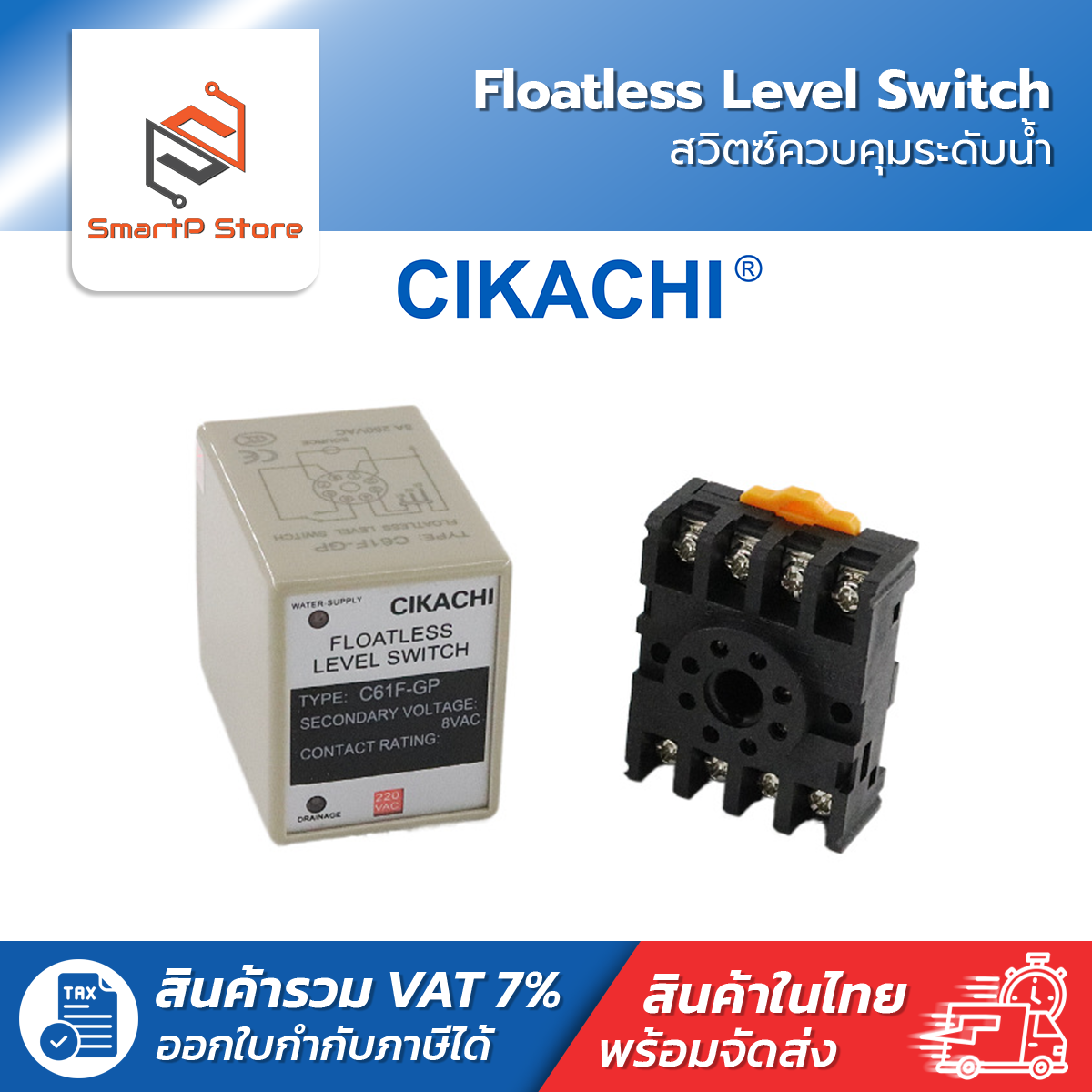

พร้อมซ็อกเก็ต: PF083A

หน้าสัมผัส: 5A 250V

อุณหภูมิใช้งาน: -10°C ถึง 50°C

การติดตั้ง: DIN Rail 35mm. (ผ่าน Socket)



หลักการทำงาน

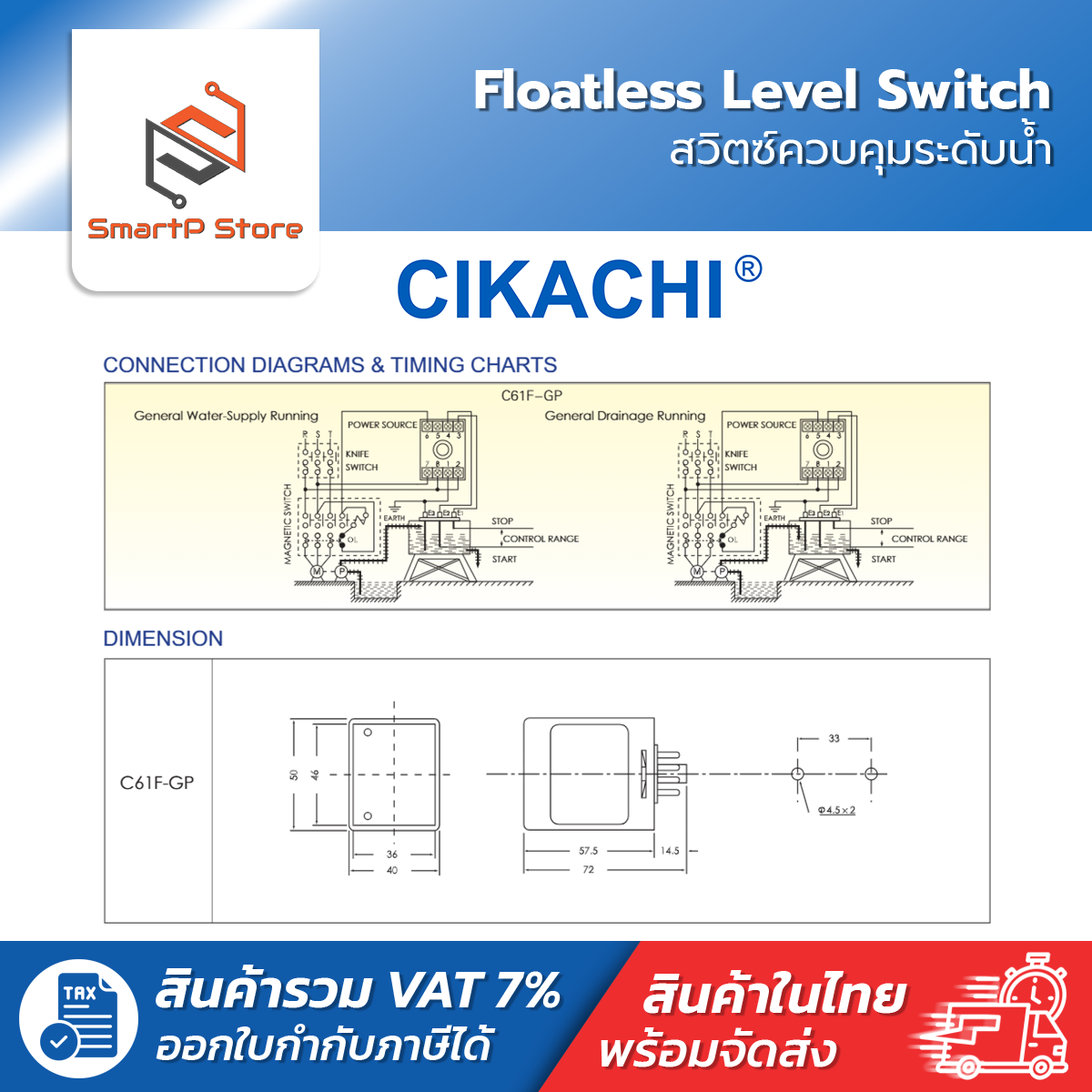

-การตรวจจับระดับน้ำ: อุปกรณ์จะจ่ายกระแสไฟฟ้าแรงดันต่ำ (โดยทั่วไปคือ AC 8V) ไปยังก้านอิเล็กโทรด 3 แท่งที่ติดตั้งอยู่ในถังน้ำ ได้แก่

 E1 (Electrode 1): สำหรับระดับน้ำสูงสุด (High Level)

 E2 (Electrode 2): สำหรับระดับน้ำต่ำสุด (Low Level)

 E3 (Electrode 3): สำหรับต่อลงดิน (Ground)



-การทำงานของรีเลย์: เมื่อระดับน้ำในถังสูงขึ้นจนสัมผัสกับก้าน E1, E2 และ E3 จะทำให้วงจรไฟฟ้าครบวงจร ส่งผลให้รีเลย์ภายในอุปกรณ์ทำงานและเปลี่ยนสถานะหน้าสัมผัส (Contact) เพื่อสั่งการอุปกรณ์ที่เชื่อมต่อ เช่น ปั๊มน้ำ, วาล์วไฟฟ้า หรือระบบเตือนภัย



-การควบคุมการทำงาน:

1. กรณีเติมน้ำเข้าถัง(Water Supply): เมื่อน้ำลดลงต่ำกว่า E2 วงจรจะขาด ทำให้รีเลย์เปลี่ยนสถานะสั่งให้ปั๊มทำงานเพื่อสูบน้ำเข้าถัง และจะหยุดทำงานเมื่อน้ำสูงขึ้นถึง E1

2. กรณีระบายน้ำออก(Drainage): เมื่อน้ำสูงขึ้นถึง E1 วงจรจะครบ ทำให้รีเลย์เปลี่ยนสถานะสั่งให้ปั๊มทำงานเพื่อระบายน้ำออก และจะหยุดทำงานเมื่อน้ำลดลงต่ำกว่า E2
